Cavi crossover vs patch: cosa cambia e quando usarli

Nel mondo delle reti Ethernet esistono due tipologie di cavi spesso confuse tra loro: cavi patch (dritti) e cavi crossover (incrociati). Anche se oggi gli switch moderni hanno reso il crossover molto meno comune, è utile conoscere le differenze, soprattutto quando si lavora con dispositivi più datati o si configurano collegamenti particolari.

Che cos’è un cavo patch (dritto)?

Definizione

Il cavo patch — spesso chiamato semplicemente “cavo Ethernet” — è un cavo dritto, in cui i fili interni seguono lo stesso ordine di colori alle due estremità.

Schema di cablaggio

• Standard più usati: T568A e T568B
• Un cavo patch ha T568A → T568A oppure T568B → T568B

A cosa serve

È il cavo utilizzato nel 99% dei collegamenti di rete moderni, incluse:

• PC → Modem/Router
• PC → Switch
• Switch → Modem/Router
• Stampanti → Switch
• Smart TV / Console → Router

Vantaggi

• Compatibile con qualsiasi dispositivo moderno
• Facilmente reperibile
• Supporta qualsiasi categoria (Cat5e, Cat6, Cat6A, Cat7, Cat8)

Che cos’è un cavo crossover?

Definizione

Il cavo crossover è un cavo in cui alcuni fili sono invertiti tra le due estremità per “incrociare” trasmissione e ricezione (TX ↔ RX).

Schema di cablaggio

Di solito usa:

• Estremità A: T568A
• Estremità B: T568B

(fili verde e arancione scambiati)

A cosa serve

Storicamente serviva per collegare direttamente tra loro due dispositivi dello stesso tipo, per esempio:

• PC → PC
• Switch → Switch (senza porta Uplink)
• Router → Router

Perché oggi si usa poco

La quasi totalità dei dispositivi moderni supporta Auto MDI-X, una tecnologia che rileva automaticamente se serve un crossover, rendendo i cavi incrociati quasi sempre inutili.

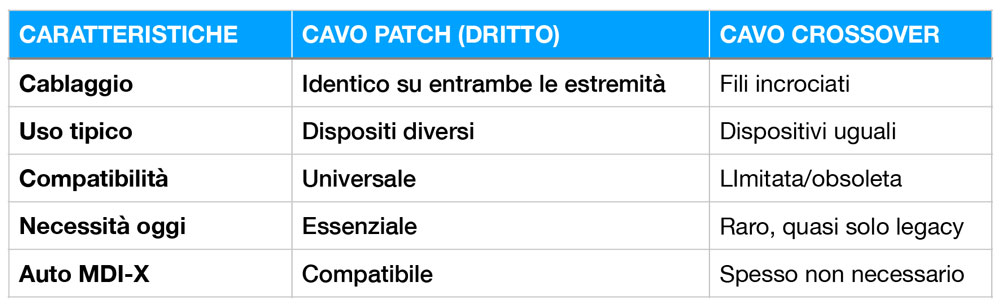

Differenze principali tra cavo patch e cavo crossover

Quando è necessario usare un cavo crossover?

Caso 1 – Collegare due PC senza switch

Utile per trasferimenti veloci in ambienti senza rete strutturata.

Caso 2 – Collegare vecchi switch senza porta Uplink

I modelli più vecchi potrebbero non supportare Auto MDI-X.

Caso 3 – Ambiente industriale / hardware datato

Alcune apparecchiature molto vecchie richiedono ancora cavo incrociato.

Caso 4 – Configurazioni particolari di rete punto-punto

Ad esempio comunicazioni dirette tra due microcontrollori Ethernet non auto-configuranti.

Quando è meglio usare un cavo patch?

Caso 1 – Collegamenti domestici

Router, TV, PC, console, stampanti: sempre cavo dritto.

Caso 2 – Reti professionali e aziendali

Switch → router, switch → PC, patch panel → switch.

Caso 3 – Installazioni nuove

Qualsiasi nuova infrastruttura va sempre realizzata con cavi dritti, dato che l’hardware moderno gestisce automaticamente l’incrocio.

Come riconoscere un cavo crossover da un cavo patch

Guardando i colori nelle estremità

• Se le due estremità hanno lo stesso ordine di colori → patch
• Se l’ordine dei colori è diverso → crossover

Etichettatura

Molti produttori scrivono “CROSSOVER” direttamente sul cavo.

Codice colore tipico crossover

• Verde ↔ Arancione scambiati

Quale cavo scegliere in base alla situazione

Per una rete domestica o da ufficio

➡ Patch (cavo dritto)

Per collegare due PC senza router

➡ Crossover, solo se i dispositivi non supportano Auto MDI-X

Per collegare due switch molto vecchi

➡ Crossover

Per tutto il resto

➡ Cavo patch, preferibilmente Cat6 o superiore

Conclusione

Oggi la scelta è semplice: il cavo patch è lo standard universale, mentre il cavo crossover resta utile solo in casi particolari o con dispositivi datati. Conoscere la differenza può però evitare errori di configurazione, soprattutto quando si lavora con hardware legacy o reti punto-punto.
