Differenza tra cavi UTP, S/UTP, FTP, STP, SFTP e S/STP: guida completa alle schermature

Quando si parla di cavi Ethernet (Cat5e, Cat6, Cat6a, Cat7, Cat8), una delle principali differenze riguarda la schermatura.
Le sigle UTP, FTP, STP, SFTP e simili indicano il tipo di protezione contro le interferenze elettromagnetiche (EMI).

Capire queste differenze è fondamentale per scegliere il cavo giusto per:

• rete domestica
• ufficio
• ambienti industriali
• rack e data center

Come leggere le sigle dei cavi schermati

Le sigle seguono uno standard preciso e si leggono così:

Schermatura generale / Schermature delle coppie

La parte prima della barra “/” indica la schermatura esterna che avvolge tutto il cavo.
La parte dopo la barra indica la schermatura delle singole coppie interne.

Le lettere significano:

• U = Unshielded → nessuna schermatura
• F = Foil → foglio di alluminio
• S = Shielded → treccia metallica

Esempio:

• F/UTP → foil esterno, coppie non schermate
• U/FTP → nessuna schermatura esterna, ma ogni coppia schermata
• S/FTP → treccia esterna + coppie schermate

Questa struttura è fondamentale perché la parola “STP” da sola è ambigua e non descrive con precisione la costruzione del cavo.

Differenza tra UTP, FTP, STP, S/UTP, S/FTP e S/STP

U/UTP (comunemente chiamato UTP)

Caratteristiche

• Nessuna schermatura esterna
• Nessuna schermatura sulle coppie

Quando usarlo

• Reti domestiche
• Piccoli uffici
• Ambienti con poche interferenze

È il cavo più diffuso nelle abitazioni.

F/UTP (spesso chiamato FTP)

Caratteristiche

• Foglio di alluminio attorno a tutte le coppie
• Coppie interne non schermate

Quando usarlo

• Uffici
• Ambienti con moderate interferenze

Offre una protezione media contro disturbi esterni.

S/UTP

Caratteristiche

• Treccia metallica esterna
• Coppie non schermate

Quando usarlo

• Ambienti con forte presenza di cavi elettric
• Installazioni vicino a quadri elettrici

U/FTP

Caratteristiche

• Nessuna schermatura generale
• Ogni coppia schermata singolarmente con foil

Quando usarlo

• Reti ad alta velocità (es. Cat6a)
• Situazioni dove serve ridurre il crosstalk

S/FTP (comunemente chiamato SFTP)

Caratteristiche

• Treccia metallica esterna
• Schermatura foil su ogni coppia

Quando usarlo

• Data center
• Ambienti industriali
• Installazioni professionali

Offre doppia protezione e massima stabilità del segnale.

S/STP

Caratteristiche

• Treccia esterna
• Coppie schermate (foil o treccia)
• In alcuni casi doppia schermatura

È tipico dei cavi Cat7 e superiori.

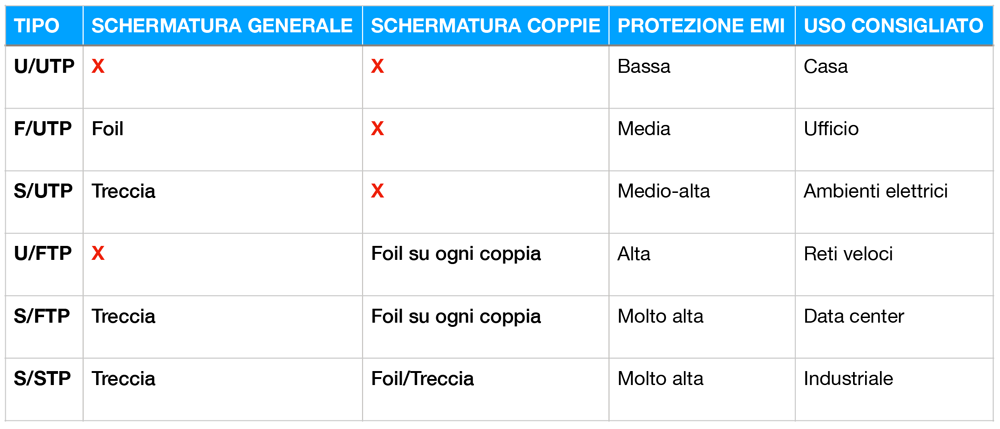

Tabella riassuntiva

Quale cavo scegliere?

Per casa

U/UTP Cat6 è più che sufficiente.

Per ufficio

F/UTP o U/FTP Cat6a.

Per ambienti industriali

S/FTP o S/STP.

Per reti 10 Gigabit

Almeno Cat6a schermato (U/FTP o superiore).

Errori comuni da evitare

• Pensare che più schermatura significhi sempre migliore scelta
• Non collegare correttamente la messa a terra
• Usare cavi schermati con prese non schermate
• Confondere “STP” generico con una specifica tecnica

Conclusione

La differenza tra UTP, FTP, STP, S/UTP, S/FTP e S/STP riguarda il tipo e il livello di schermatura contro le interferenze.

Per la maggior parte delle abitazioni → U/UTP è sufficiente.
Per ambienti con disturbi elettrici → meglio scegliere cavi schermati.
Per installazioni professionali → S/FTP o S/STP garantiscono massima affidabilità.

Comprendere la struttura delle sigle ti permette di acquistare il cavo giusto evitando errori tecnici e spese inutili.
