L’importanza dei cavi schermati: come funzionano, perché servono e quando sceglierli

In un mondo dominato da segnali digitali, reti dati e dispositivi elettronici che convivono nello stesso spazio, le interferenze elettromagnetiche possono compromettere la qualità dei segnali e causare errori, rumore o perdita di dati. Per questo motivo, molti cavi sono progettati con schermatura: uno strato conduttivo attorno ai conduttori interni che blocca e devia le interferenze indesiderate.

In questo articolo vedremo cosa significa un cavo schermato, come funziona, quali vantaggi reali offre e in quali casi conviene sceglierlo.

Cosa sono i cavi schermati

Definizione tecnica

Un cavo schermato è un tipo di cavo che include uno strato di materiale conduttivo (come treccia di rame, lamina di alluminio o un mix di entrambi) avvolto attorno ai conduttori interni. Questa schermatura crea una barriera elettromagnetica che riflette e assorbe segnali esterni, proteggendo quelli trasmessi all’interno.

Come funziona la schermatura

La schermatura agisce in due modi principali:

• Blocca le interferenze esterne (elettromagnetiche e radiofrequenze) impedendo che disturbino il segnale.
• Contiene i segnali interni, evitando che si irradi verso l’esterno e interferisca con altri dispositivi.

Lo strato schermante deve inoltre essere collegato correttamente a terra per disperdere in modo sicuro qualsiasi interferenza catturata.

Perché la schermatura è importante

Riduzione delle interferenze elettromagnetiche (EMI)

Ogni dispositivo elettronico genera campi elettromagnetici. Senza schermatura, questi disturbi possono:

• causare errori nei dati
• introdurre rumore audio/video
• degradare la qualità delle comunicazioni

I cavi schermati riducono drasticamente l’interferenza, mantenendo i segnali intatti e affidabili.

Migliore compatibilità elettromagnetica (EMC)

La schermatura aiuta a soddisfare gli standard di Compatibilità Elettromagnetica (EMC), requisito fondamentale in ambito industriale, telecomunicazioni e dispositivi medicali.

Riduzione del crosstalk

Il crosstalk è il fenomeno in cui segnali da un cavo “trasbordano” su un altro vicino, soprattutto in ambienti con molti cavi fitti (come armadi di rete o impianti audio/video). I cavi schermati minimizzano questo effetto, preservando la qualità complessiva della trasmissione.

Tipi di schermatura

Schermatura a treccia

Composta da fili intrecciati di rame o altro metallo, offre una copertura piuttosto uniforme ed è efficace contro interferenze di bassa e media frequenza.

Schermatura a lamina (foil)

Una sottile lamina metallica che circonda i conduttori, molto efficace nelle interferenze ad alta frequenza.

Schermatura combinata

Unisce treccia + lamina, offrendo protezione migliore su un ampio spettro di frequenze, ideale per segnali ad alta velocità.

Quando è davvero utile scegliere cavi schermati

Reti dati ad alta velocità

In installazioni Ethernet ad alte prestazioni (es. Cat6a o superiori), la schermatura aiuta a mantenere stabilità e throughput anche in presenza di altri segnali elettrici.

Audio e video professionali

Nei sistemi audio/video di qualità elevata, la schermatura evita rumori indesiderati e mantiene la fedeltà del segnale.

Ambienti industriali

Macchinari, inverter, motori e altri sistemi industriali generano forti EMI. I cavi schermati sono quasi sempre necessari per garantire affidabilità e precisione nelle comunicazioni e nei controlli.

Test, normative e terminazioni della schermatura

Test di laboratorio

La schermatura viene testata per la capacità di attenuare l’EMI/RFI e l’efficacia della messa a terra. I test misurano l’attenuazione su diverse frequenze, la continuità dello schermo e l’efficacia della terminazione.

Normative EMC

I cavi schermati devono soddisfare standard come:

• norme IEC/EN per la Compatibilità Elettromagnetica
• requisiti specifici di settore (audio, dati, industriale)

per garantire che il livello di schermatura sia adeguato all’applicazione.

Importanza della messa a terra

La schermatura è efficace solo se correttamente collegata a terra: un cavo schermato “fluttuante” non dissipa rumore e può addirittura peggiorare la situazione.

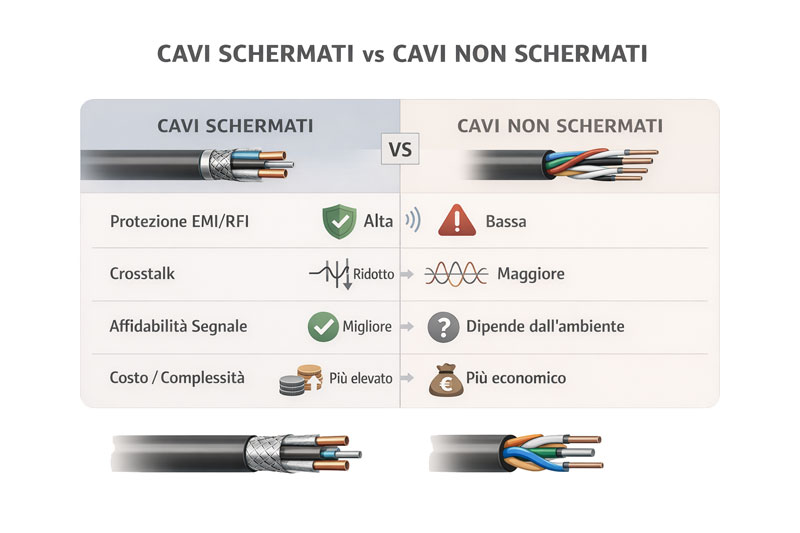

Cavi schermati vs non schermati

Conclusione

I cavi schermati non sono un lusso, ma una tecnica fondamentale per garantire trasmissioni affidabili, sicure e ad alta qualità in presenza di rumore elettromagnetico. Dalle reti dati agli impianti audio/video, fino all’automazione industriale, la schermatura fa la differenza tra un sistema che funziona e uno che soffre di errori intermittenti o degrado dei segnali.

Scegliere il cavo giusto — con il tipo di schermatura più adatto — significa investire in stabilità, compatibilità e performance a lungo termine.
