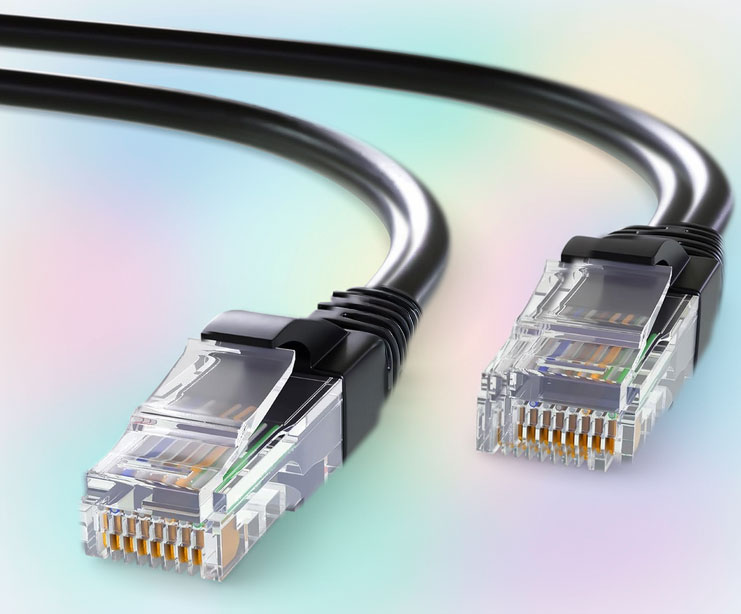

Perché i cavi Ethernet hanno i colori nelle coppie di fili?

Dentro un cavo Ethernet: non sono fili messi a caso

Se hai mai tagliato o osservato l’interno di un cavo Ethernet, avrai notato che i fili sono organizzati in quattro coppie di colori.

Le combinazioni più comuni sono:

• bianco/arancione – arancione
• bianco/verde – verde
• bianco/blu – blu
• bianco/marrone – marrone

Questi colori non sono scelti a caso: servono a identificare le coppie di fili che lavorano insieme per trasmettere i dati.

Perché i fili sono organizzati in coppie

Le reti Ethernet utilizzano una tecnica chiamata trasmissione differenziale.

In pratica:

• ogni segnale viene inviato su due fili della stessa coppia
• uno trasporta il segnale positivo
• l’altro il segnale invertito

Questo sistema permette di:

• ridurre il rumore elettrico
• migliorare la qualità del segnale
• aumentare la velocità di trasmissione

È anche il motivo per cui le coppie vengono attorcigliate tra loro: per ridurre le interferenze elettromagnetiche.

Perché ogni coppia ha una torsione diversa

Un’altra curiosità poco conosciuta è che le coppie non sono tutte attorcigliate nello stesso modo.

Ogni coppia ha una torsione leggermente diversa.

Questo serve a ridurre un fenomeno chiamato crosstalk, cioè l’interferenza tra i segnali delle varie coppie.

Grazie a questa soluzione i cavi Ethernet riescono a trasportare dati ad altissime velocità anche su lunghe distanze.

Perché uno dei fili è bianco con una striscia

In ogni coppia troviamo:

• un filo colorato
• un filo bianco con la stessa striscia di colore

Questo sistema permette di riconoscere facilmente la coppia corretta durante il cablaggio dei connettori RJ45.

È particolarmente utile per:

• tecnici di rete
• installatori
• chi realizza cavi Ethernet manualmente

Lo standard T568A e T568B

I colori delle coppie vengono utilizzati anche per seguire due standard di cablaggio:

• T568A
• T568B

Questi standard definiscono l’ordine dei fili nel connettore RJ45.

La differenza principale riguarda lo scambio tra la coppia arancione e quella verde.

Entrambi funzionano allo stesso modo, ma nella maggior parte delle reti moderne si utilizza lo standard T568B.

Quante coppie vengono realmente usate

Un’altra curiosità interessante riguarda l’utilizzo delle coppie.

Nei vecchi standard Ethernet:

• 100 Mbps utilizzavano solo 2 coppie

Negli standard moderni invece:

• Gigabit Ethernet (1 Gbps) utilizza tutte e 4 le coppie

Questo è uno dei motivi per cui i cavi più recenti supportano velocità molto più elevate.

Conclusione

I colori dei fili nei cavi Ethernet non sono un dettaglio estetico ma una parte fondamentale del loro funzionamento.

Le coppie colorate permettono di:

• identificare facilmente i fili
• ridurre interferenze
• migliorare la qualità del segnale
• supportare velocità di rete sempre più elevate

La prossima volta che guarderai dentro un cavo di rete saprai che ogni colore ha un ruolo preciso nella trasmissione dei dati.
