Quanto può essere lungo un cavo seriale

I cavi seriali, in particolare quelli basati sullo standard RS-232, sono ancora oggi utilizzati in ambito industriale, professionale e di assistenza tecnica. Una delle domande più frequenti riguarda la lunghezza massima del cavo seriale e i limiti reali da rispettare per evitare errori di comunicazione. Vediamo da cosa dipende la distanza massima e come scegliere il cavo giusto.

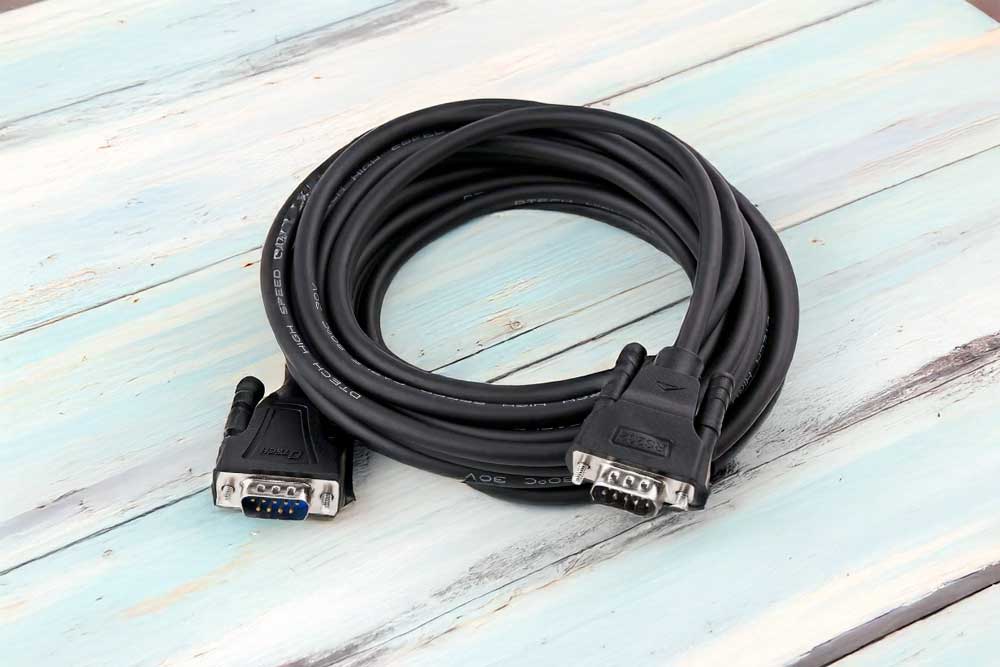

Cos’è un cavo seriale

Un cavo seriale trasmette i dati un bit alla volta su una o più linee di segnale.
Lo standard più comune è RS-232, riconoscibile dai connettori:

• DB9
• DB25

È stato progettato in un’epoca in cui le velocità erano basse, ma proprio per questo può coprire distanze notevoli se usato correttamente.

Qual è la lunghezza massima di un cavo seriale RS-232

Lunghezza teorica secondo lo standard

Lo standard RS-232 indica come riferimento:

• 15 metri (circa 50 piedi)

Questo valore garantisce il funzionamento corretto alla massima velocità prevista dallo standard.

Lunghezza reale nella pratica

In condizioni reali, la lunghezza può variare molto:

• 15–20 metri: funzionamento quasi sempre garantito
• 30–50 metri: possibile a velocità ridotte
• oltre 50 metri: richiede accorgimenti specifici

La distanza dipende da diversi fattori tecnici.

Da cosa dipende la lunghezza di un cavo seriale

Velocità di trasmissione (baud rate)

Più la velocità è bassa, più il cavo può essere lungo:

• 9600 baud → distanze elevate
• 115200 baud → distanze più limitate

Ridurre il baud rate è spesso la soluzione più semplice.

Qualità del cavo

Influiscono:

• schermatura
• sezione dei conduttori
• qualità dei connettori

Un buon cavo schermato può fare la differenza su lunghe distanze.

Disturbi elettrici

Ambienti industriali, motori, inverter e cavi di alimentazione vicini aumentano il rumore e riducono la distanza utile.

Tipologie di collegamento seriale e distanza

RS-232

• Distanza tipica: fino a 15 m
• Collegamento punto-punto
• Sensibile ai disturbi

RS-422 e RS-485

Usati quando servono distanze maggiori:

• Fino a 1.200 metri
• Segnale differenziale
• Molto più robusti

Spesso sono la scelta migliore per applicazioni industriali.

Prolungare un cavo seriale: cosa funziona davvero

Ridurre la velocità

Il metodo più semplice ed efficace.

Usare cavi schermati

Preferibili in ambienti rumorosi dal punto di vista elettrico.

Convertitori e ripetitori

• Ripetitori RS-232
• Convertitori RS-232 → RS-485
• Seriali su Ethernet

Permettono di superare ampiamente i limiti fisici del cavo.

Cavi seriali e adattatori USB

Oggi molte connessioni seriali avvengono tramite:

• adattatori USB-RS232

In questo caso:

• la lunghezza del cavo USB è soggetta ai limiti USB
• la parte seriale resta corta

Per distanze elevate è meglio usare:

• seriale su Ethernet
• RS-485 nativo

Errori comuni da evitare

• Usare cavi troppo lunghi ad alta velocità
• Non schermare il cavo in ambienti industriali
• Confondere RS-232 con RS-485
• Affidarsi a prolunghe economiche

Conclusione

La lunghezza massima di un cavo seriale dipende soprattutto da velocità, qualità del cavo e ambiente. I 15 metri indicati dallo standard RS-232 non sono un limite assoluto, ma un riferimento sicuro. Con le giuste accortezze, è possibile andare oltre, oppure scegliere standard più adatti come RS-485 per lunghe distanze.
